I2C Dongle制作:自己动手制作I2C 外置Key

在使用I2C向ZhongDaIC SPELITE MX+/MX2传递Key时，我们可以用外接的EEPROM存储自己编写的Key，这样就不需要外拐MCU与MX+/MX2对接传输Key。

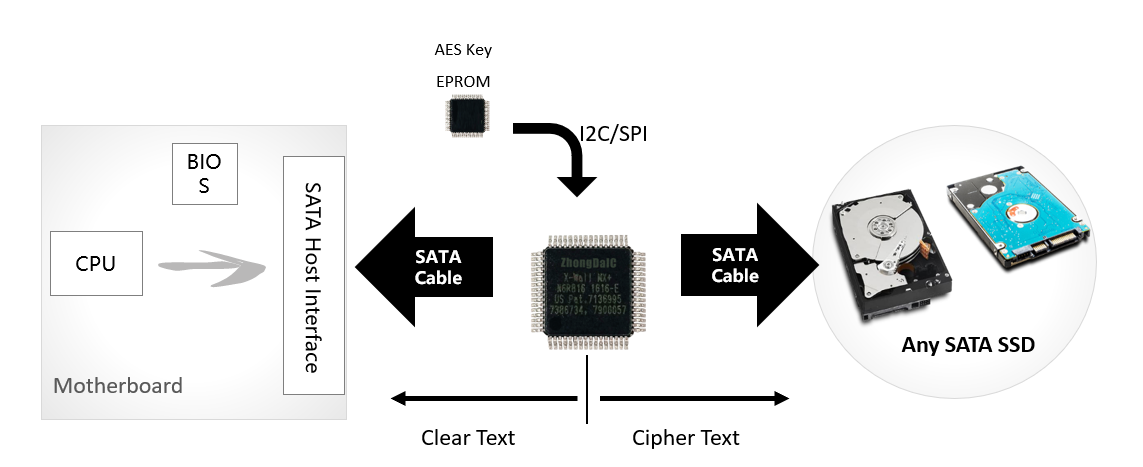

基本原理图如下：

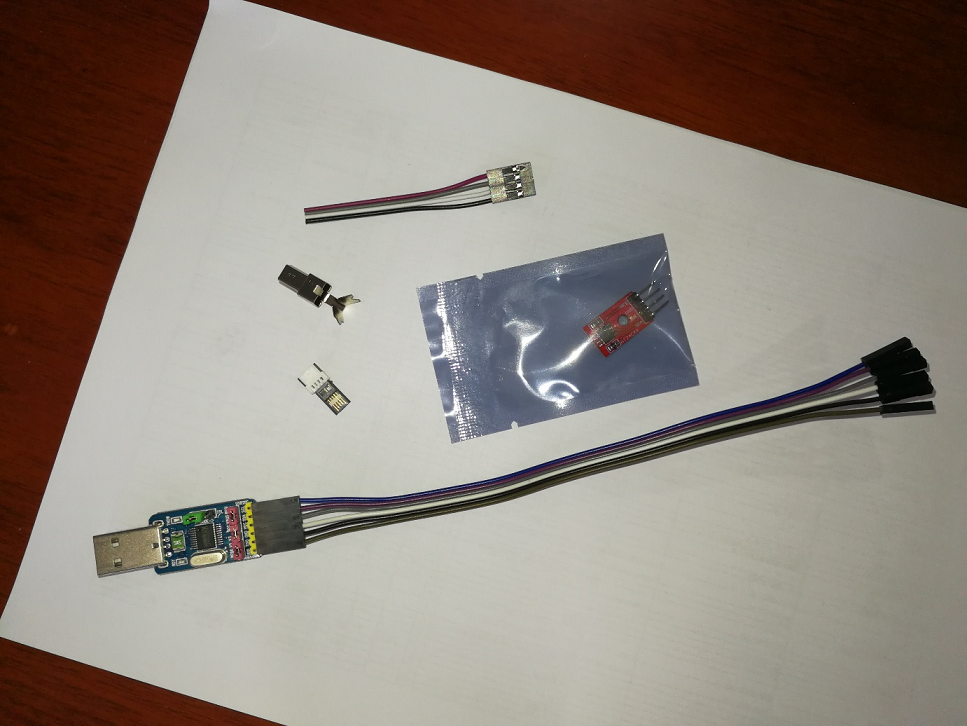

器件选用:
1. 写I2C Key的USB转接板
2. Windows的I2C写入程序
3. AT24C系列EPROM
4. 连接线
5. Type A 可组合接口

制作I2C Key:
我们选用的是Type A USB接口连接作为一个I2C Key 的外接接口，使用VCC、GND、SCL、SDA四根线，其他线无用。

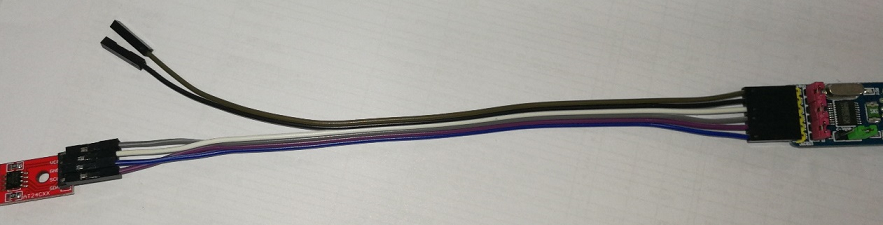

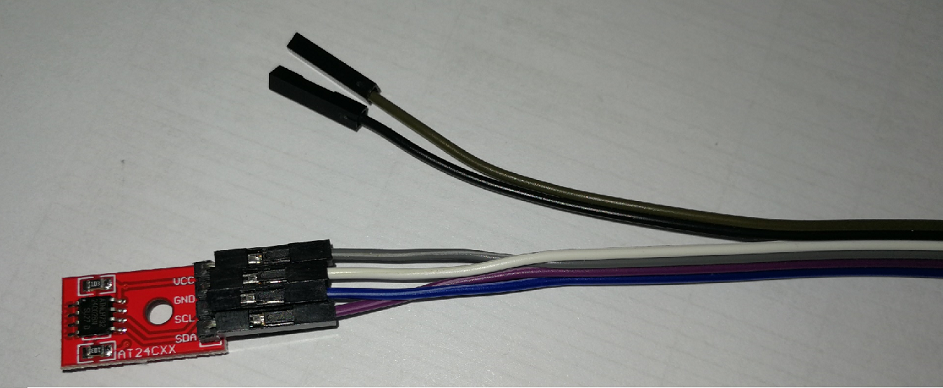

1. 现将AT24C系列的EPROM通过连接线连接到USB接口的写入转接板。线序按照板卡标识线序对应即可。

2. 将USB的转接板插入电脑

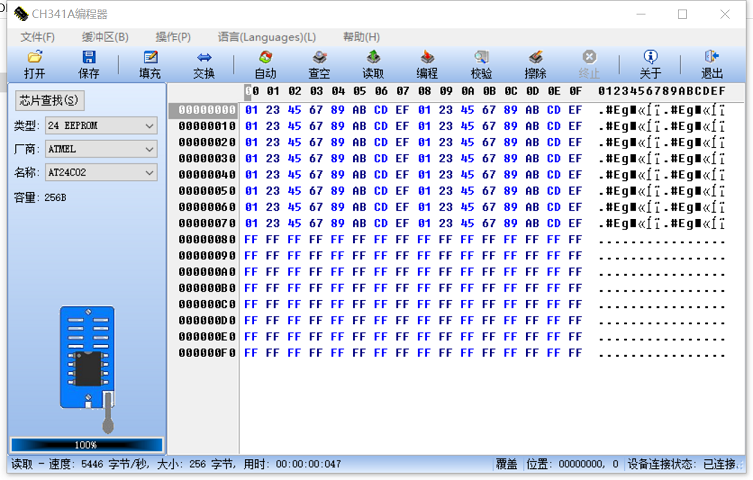

3. 启动写入程序CH341A1.16（可选用其他的USB转接板及对应的程序）

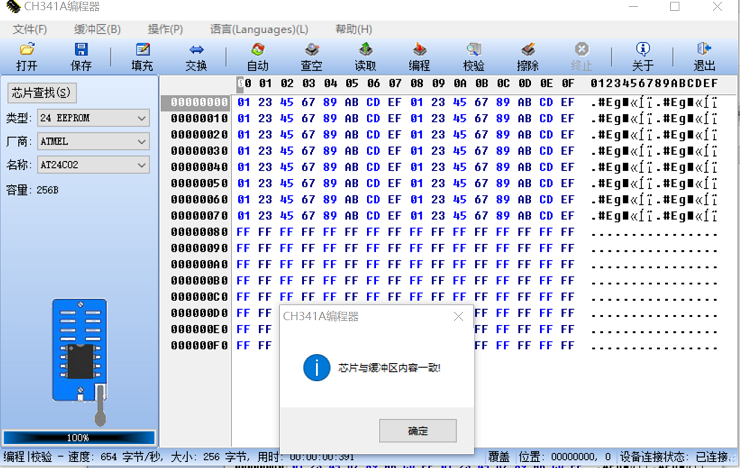

4. 编辑CBC 格式的二进制Key文件，或直接导入已经做好的000000的二进制密钥文件cbckey.bin

5. 取下USB设备

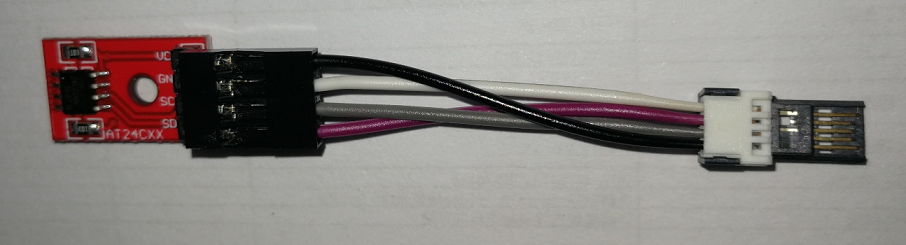

6. 按照入下线序焊接到Type A接口

7. 做防护处理
8. 插入桥板测试
